Широкий спектр технических возможностей наших устройств позволяет осуществлять нанесение линий различной толщины (от 0.1 мм) и точек заданного объема.

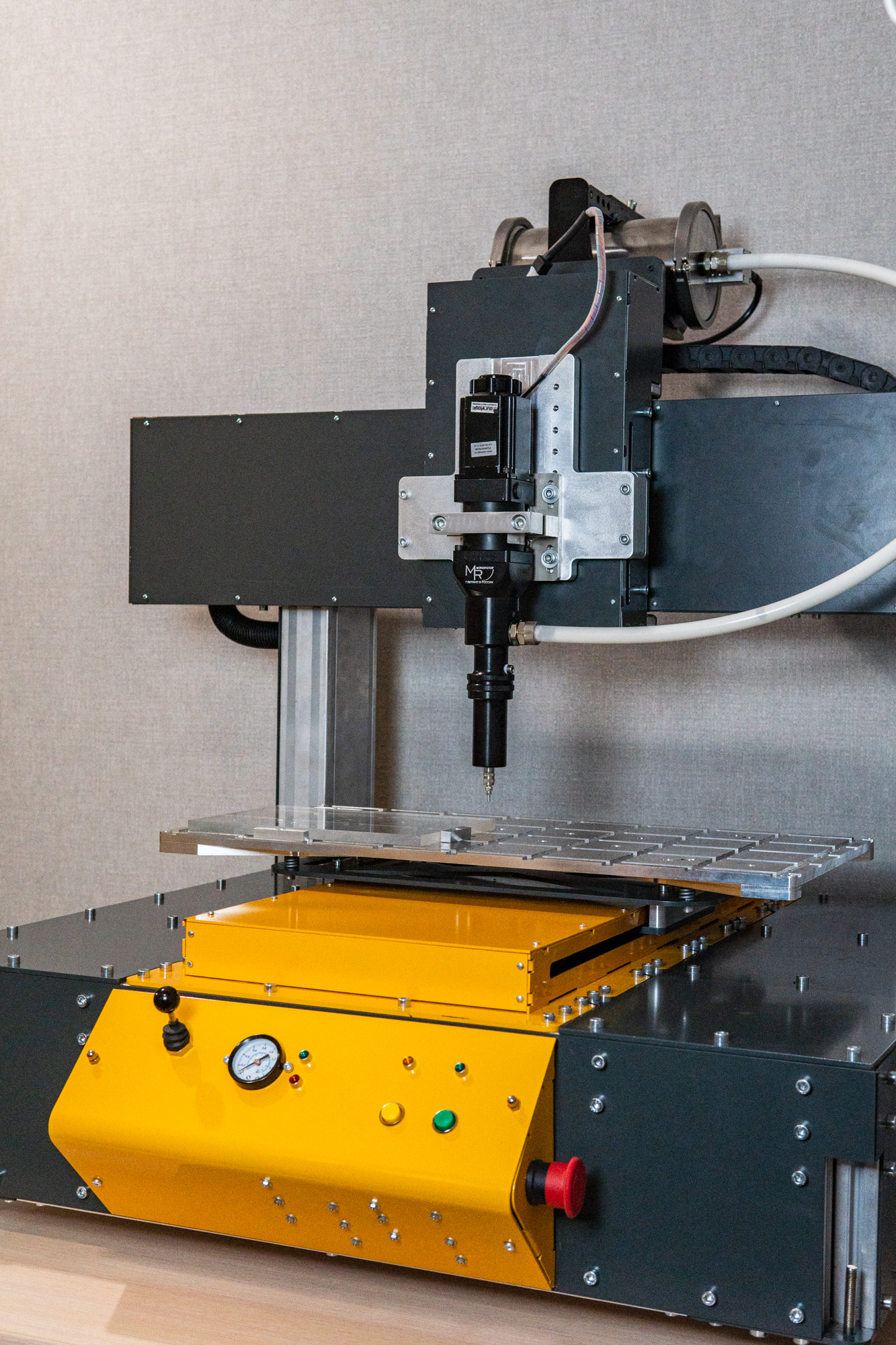

Автоматизированная система нанесения термопаст
Предлагаемое решение представляет собой автоматизированную систему, состоящую из дозирующей системы на базе дозатора МОНОРОТОР 100-В, пневматической системы подачи материала и трехосевой системы перемещения.
Управление автоматизированной системой осуществляется с помощью G-кода, при этом объём дозы указывается в численном виде в необходимом кадре управляющей программы. Это позволяет наносить материал точками, заданного объёма, линиями, по сложным траекториям, заполнять большие площади.
Использование одновинтового дозатора МОНОРОТОР 100-В позволяет обеспечить высокую точность и повторяемость процесса дозирования, а специальная геометрия рабочего органа обеспечивает высокий ресурс системы.
ДОСТУПНЫЕ МАТЕРИАЛЫ
герметики
силиконы
термопаста
паяльная паста и др.
для нанесения и дозирования:
Параметр
Ед. изм.
Объемный расход
Дискретность дозирования
Повторяемость
Вязкость дозируемого вещества
Объем загружаемого материала
Размеры рабочей зоны
Точность позициониро-
вания
вания
Скорость перемещения
Система управления
мл/мин
мл
%
мПа·с
л
мм
мкм
м/мин
-
Характеристики автоматизированной системы
Величина
600
0,1
99
до 2 000 000
550×300×60
до 2,5
±50
не менее 5
LinuxCNC
Предлагаемое решение может быть оптимизировано под Ваши требования!

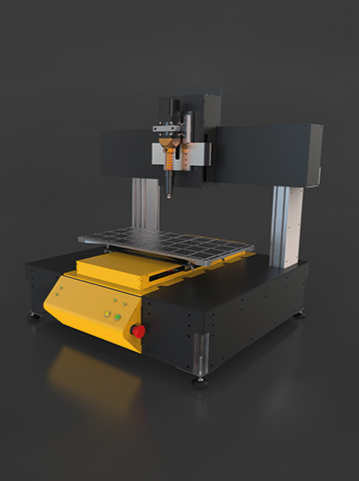

Система автоматизированного перемещения тяжелых высокопроизводительных систем дозирования с рабочим полем 550х300 мм.
Изучите другую продукцию

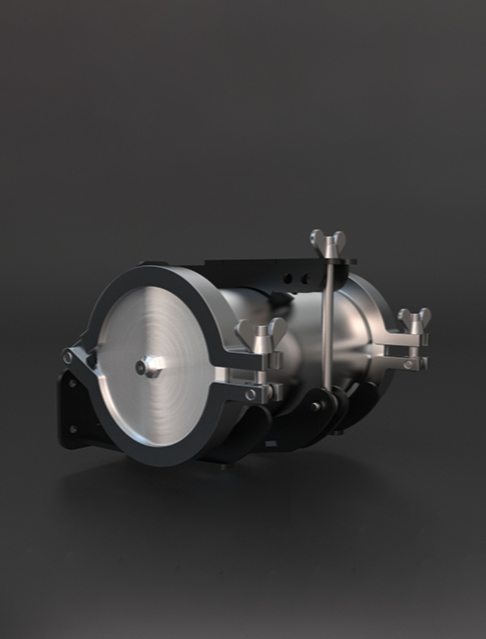

Предназначена для подачи материалов вязкостью до 2 000 000 мПа

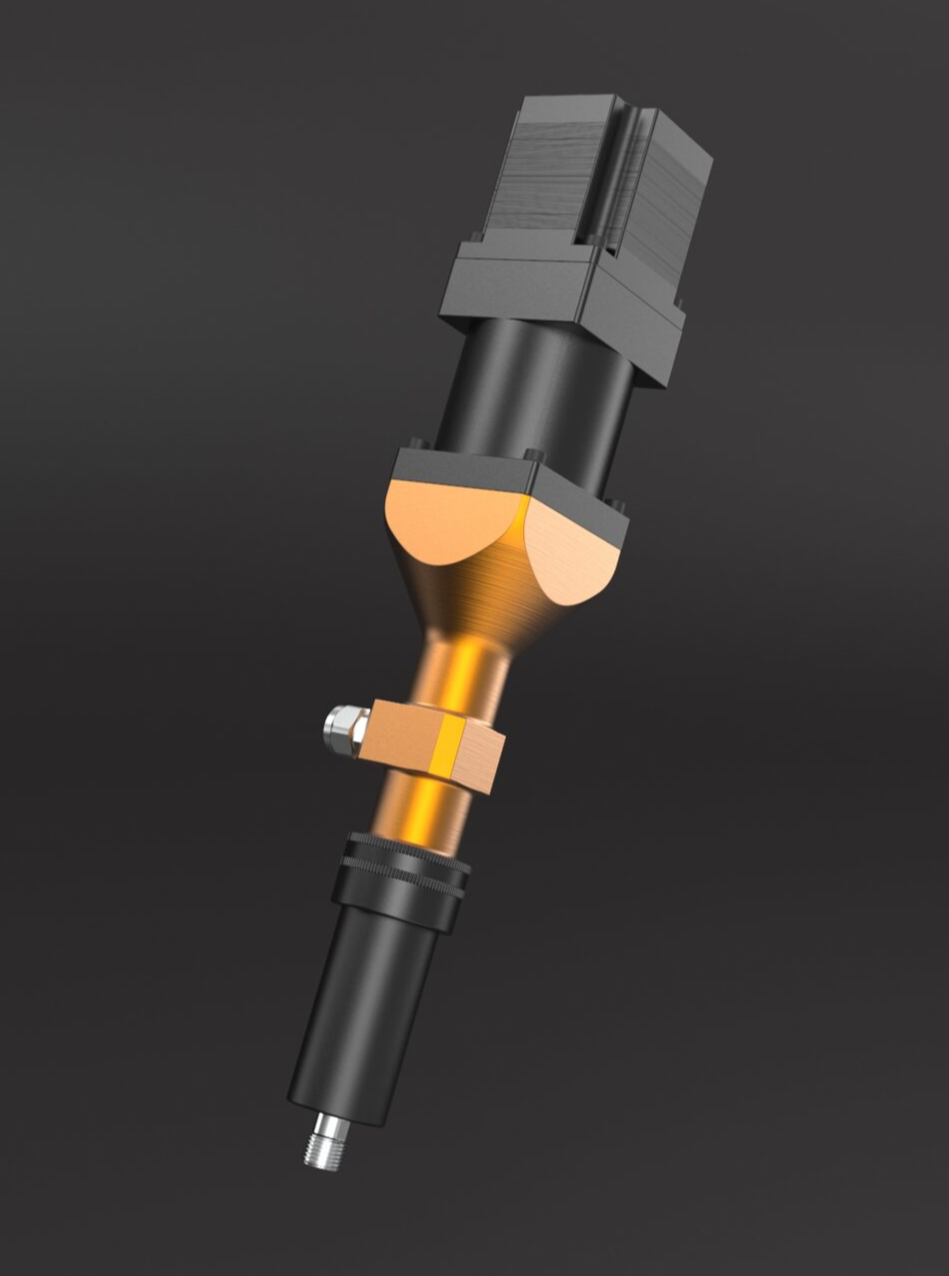

Дозатор МОНОРОТОР 100 является наиболее производительный в линейке дозаторов МОНОРОТОР. Он позволяет работать с высоковязкими и пастообразными материалами.
СОСТАВЛЯЮЩИЕ:
